Ti sei mai chiesto come viene controllato il flusso d'aria nei sistemi HVAC? Gli ammortizzatori a farfalla svolgono un ruolo cruciale. Questi dispositivi regolano l’aria in modo efficiente, garantendo comfort e risparmio energetico. In questo post imparerai a conoscere serranda di ritorno a farfalla , il loro scopo e la loro importanza nei sistemi HVAC. Scopri come ottimizzano il flusso d'aria e migliorano le prestazioni del sistema.
Comprendere gli smorzatori a farfalla
Definizione e componenti
Una serranda a farfalla è un dispositivo utilizzato per controllare il flusso d'aria all'interno di condotti o tubi. È costituito principalmente da un disco metallico circolare, chiamato paletta, montato su un fuso che ne attraversa il centro. Questo disco ruota per bloccare o consentire il passaggio dell'aria. Il mandrino si collega a un attuatore o maniglia, che gira il disco. L'alloggiamento dell'ammortizzatore mantiene in posizione il disco e l'alberino e spesso include guarnizioni in metallo o materiali elastomerici per impedire perdite d'aria quando è chiuso.
Come funzionano gli ammortizzatori a farfalla
L'operazione è semplice ma efficace. Quando il perno ruota di 90 gradi, il disco si sposta da una posizione completamente aperta, allineata con il flusso d'aria, a una posizione completamente chiusa, perpendicolare ad esso. Questa rotazione controlla la quantità di aria che scorre attraverso il condotto. La rotazione parziale consente una regolazione precisa del flusso d'aria, bilanciando pressione e volume secondo necessità. La natura a rotazione rapida del disco consente tempi di risposta rapidi, rendendo le regolazioni facili ed efficienti.
Confronto con altri tipi di ammortizzatori
Le serrande a farfalla differiscono da altri tipi di serrande come le serrande multi-pala o a lamelle. Mentre le serrande multi-pala hanno diverse pale che si aprono e si chiudono per regolare il flusso d'aria, le serrande a farfalla hanno un unico disco. Questo design offre diversi vantaggi:
● Salvaspazio: le serrande a farfalla richiedono meno spazio grazie al loro design compatto.
● Convenienti: generalmente sono più economici da produrre e installare.
● Leggero: la loro struttura semplice riduce il peso rispetto agli ammortizzatori multi-pala.
● Funzionamento rapido: la rotazione di 90 gradi consente una rapida apertura o chiusura.
Tuttavia, le serrande multi-pala possono fornire un controllo più preciso del flusso d'aria su un intervallo più ampio, soprattutto in sistemi più grandi o più complessi. Gli smorzatori a farfalla eccellono nelle applicazioni in cui è sufficiente un controllo rapido di accensione/spegnimento o una modulazione moderata.
Applicazioni degli ammortizzatori a farfalla
Regolazione del flusso d'aria
Le serrande a farfalla sono essenziali per il controllo del flusso d'aria nei sistemi HVAC e nei processi industriali. Ruotando il disco all'interno del condotto, regolano la quantità di aria che passa. Ciò semplifica il bilanciamento del flusso d'aria tra diverse stanze o sezioni di una struttura, garantendo una ventilazione coerente. Ad esempio, in un grande edificio per uffici, le serrande a farfalla aiutano a mantenere una distribuzione dell'aria confortevole, evitando che alcune aree diventino soffocanti mentre altre ricevano troppa aria. La loro rapida rotazione di 90 gradi consente rapidi cambiamenti al flusso d'aria, rendendoli ideali per i sistemi che necessitano di regolazioni rapide.
Controllo della pressione
Mantenere la pressione adeguata nei condotti e nei tubi è fondamentale per l’efficienza e la sicurezza del sistema. Gli ammortizzatori a farfalla aiutano chiudendosi o aprendosi parzialmente per regolare i livelli di pressione. Quando il flusso d'aria è limitato, la pressione a monte aumenta e la pressione a valle diminuisce, consentendo un controllo preciso. Ciò è particolarmente importante negli ambienti industriali in cui le fluttuazioni di pressione possono influire sulle prestazioni o sulla sicurezza delle apparecchiature. Ad esempio, in un impianto chimico, le serrande a farfalla gestiscono il flusso d'aria per mantenere una pressione stabile, prevenendo danni ai macchinari sensibili.
Efficienza energetica
L'ottimizzazione del flusso d'aria e della pressione riduce gli sprechi energetici. Le serrande a farfalla contribuiscono consentendo ai sistemi di funzionare in condizioni ideali, evitando un'eccessiva ventilazione o un'eccessiva potenza della ventola. Ottimizzando il flusso d'aria, aiutano i sistemi HVAC a consumare meno elettricità, riducendo i costi operativi. Il loro design compatto riduce al minimo la caduta di pressione, il che significa che i ventilatori non devono lavorare di più per spingere l'aria attraverso i condotti. Questa efficienza è fondamentale nei grandi edifici commerciali che mirano a ridurre le bollette energetiche e a raggiungere gli obiettivi di sostenibilità.
Vantaggi degli ammortizzatori a farfalla
Design salvaspazio
Gli ammortizzatori a farfalla sono noti per le loro dimensioni compatte. Il loro design a disco singolo richiede meno spazio all'interno dei condotti rispetto alle serrande multi-pala o a lamelle. Ciò li rende ideali per installazioni in cui lo spazio è limitato o le condutture sono limitate. Poiché il disco ruota all'interno del condotto, non necessita di spazio aggiuntivo oltre il diametro del condotto, consentendo agli ingegneri di risparmiare spazio prezioso nell'edificio o nelle attrezzature. Questa compattezza semplifica inoltre la disposizione dei condotti e riduce i costi dei materiali.
Tempi di risposta rapidi
Uno dei principali vantaggi degli ammortizzatori a farfalla è la loro rapidità di funzionamento. Il disco in genere ruota solo di 90 gradi per aprirsi o chiudersi completamente, il che significa che le regolazioni avvengono rapidamente. Questo movimento rapido consente rapidi cambiamenti del flusso d'aria in risposta alle richieste del sistema o alle condizioni ambientali. Ad esempio, nei sistemi HVAC, possono bilanciare rapidamente la distribuzione dell'aria tra le zone o reagire a improvvisi cambiamenti di pressione. Questa velocità migliora il controllo generale e la reattività del sistema, contribuendo a mantenere comfort e sicurezza.
Durabilità e longevità
Gli ammortizzatori a farfalla sono costruiti per durare. Spesso utilizzano materiali robusti come acciaio inossidabile o metalli rivestiti, che resistono alla corrosione, all'usura e alle temperature estreme. Il design semplice significa meno parti mobili che possono guastarsi o richiedere riparazioni. La manutenzione è generalmente semplice e prevede l'ispezione periodica e la lubrificazione del mandrino o dell'attuatore. Se installati correttamente, garantiscono un servizio affidabile per molti anni, riducendo i tempi di inattività e i costi di sostituzione. La loro durata li rende adatti agli ambienti industriali difficili e ai sistemi HVAC commerciali.
Installazione e manutenzione
Tecniche di installazione corrette
L'installazione corretta di una serranda a farfalla è essenziale per un funzionamento regolare e una lunga durata. Innanzitutto, assicurarsi che il disco della serranda ruoti liberamente all'interno del condotto senza toccare i lati o le flange. Il disco spesso si estende oltre il corpo della valvola, quindi il gioco è fondamentale per evitare ostruzioni. Posizionare lo stelo della serranda verticalmente, con l'attuatore montato direttamente sopra di esso per un controllo e un'accessibilità ottimali.
Mantenere una distanza minima di sei diametri di tubo tra la serranda e altri raccordi come gomiti, pompe o valvole. Questa spaziatura impedisce un flusso d'aria turbolento che può causare usura o ridurre l'efficienza. Se non sono possibili sei diametri, massimizzare la distanza quanto consentito dal layout. Quando una serranda a farfalla è vicino a una valvola di ritegno, lasciare uno spazio sufficiente per evitare che il disco dello smorzatore ostacoli il movimento della valvola di ritegno.
Durante l'installazione, evitare di comprimere il materiale della sede dell'ammortizzatore. La sede sigilla entrambi i lati del disco e solitamente non richiede guarnizioni aggiuntive. Una compressione eccessiva può causare un'usura irregolare, con conseguenti perdite e guasti prematuri. Allineare attentamente la serranda per evitare sollecitazioni sul perno e sull'attuatore, garantendo una rotazione regolare di 90 gradi.
Problemi comuni di manutenzione
La maggior parte dei problemi delle serrande a farfalla derivano da una cattiva installazione o dalla mancanza di manutenzione. Il materiale del sedile spesso si usura in modo non uniforme se compresso o danneggiato, causando perdite d'aria. Sporco, polvere e detriti possono accumularsi sul disco o sul mandrino, ostacolandone il movimento e la tenuta. Se l'ammortizzatore è esposto a umidità o sostanze chimiche aggressive, soprattutto se realizzato con materiali meno durevoli, può verificarsi corrosione.
Gli attuatori o le maniglie possono irrigidirsi o guastarsi se la lubrificazione viene trascurata. Le guarnizioni possono deteriorarsi nel tempo, soprattutto quelle di tipo elastomerico, richiedendo ispezione e sostituzione. I bulloni di montaggio allentati o il disallineamento possono causare vibrazioni e rumore, influenzando le prestazioni del sistema.
Suggerimenti per la longevità
● Ispezionare regolarmente gli ammortizzatori per verificare che non siano sporchi, corrosi e usurati.
● Lubrificare il mandrino e l'attuatore come raccomandato dal produttore.
● Assicurarsi che il disco dell'ammortizzatore ruoti liberamente senza incepparsi.
● Evitare di comprimere o danneggiare il sedile durante l'installazione o la manutenzione.
● Utilizzare materiali resistenti alla corrosione in ambienti difficili.
● Mantenere uno spazio sufficiente attorno alla serranda per consentire il flusso d'aria e il movimento.
● Pianificare ispezioni professionali periodiche per individuare tempestivamente i problemi.
Seguendo questi passaggi gli ammortizzatori a farfalla funzioneranno in modo efficiente per molti anni, riducendo i tempi di inattività e le costose riparazioni. Una corretta installazione abbinata alla manutenzione ordinaria garantisce un controllo affidabile del flusso d'aria e un risparmio energetico.
Scegliere la serranda a farfalla giusta
Fattori da considerare
La scelta della serranda a farfalla giusta dipende da diversi fattori chiave. Innanzitutto, considera la dimensione del tuo condotto o tubo. L'ammortizzatore deve adattarsi correttamente per garantire un funzionamento regolare e una tenuta efficace. Successivamente, valuta le condizioni di pressione e temperatura del tuo sistema. Alcuni serrande sono progettati per gestire temperature o pressioni elevate, mentre altri sono più adatti per ambienti HVAC standard.
Anche la scelta dei materiali è importante. L'acciaio inossidabile o i metalli rivestiti resistono alla corrosione e all'usura, rendendoli ideali per ambienti industriali difficili. Le guarnizioni elastomeriche garantiscono una chiusura ermetica ma possono degradarsi più rapidamente in ambienti aggressivi. Inoltre, pensa al tipo di attuatore necessario: le maniglie manuali, gli attuatori elettrici o pneumatici presentano ciascuno vantaggi e svantaggi a seconda del sistema di controllo.
Infine, considerare la precisione di controllo del flusso d'aria richiesta. Gli ammortizzatori a farfalla offrono un'azione di apertura/chiusura rapida ma potrebbero non fornire la modulazione precisa di cui alcuni sistemi hanno bisogno. Se hai bisogno di una regolazione precisa del flusso d'aria, cerca serrande con attuatori regolabili o multiposizione.
Confronto tra diversi modelli
Gli ammortizzatori a farfalla sono disponibili in vari design e qualità. Alcuni modelli sono dotati di dischi a spessore singolo, mentre altri utilizzano dischi a profilo alare a doppia pelle che riducono la caduta di pressione e migliorano l'efficienza. I modelli di fascia alta possono includere sistemi di tenuta avanzati per ridurre le perdite e aumentare il risparmio energetico.
Considera anche lo stile di montaggio dell'ammortizzatore. Gli smorzatori in stile wafer si inseriscono tra le flange e consentono di risparmiare spazio, mentre gli smorzatori in stile aletta sono dotati di inserti filettati per facilitare l'installazione e la rimozione senza disturbare le tubazioni.
Il prezzo spesso riflette la qualità costruttiva e le caratteristiche. Gli ammortizzatori più economici potrebbero far risparmiare sui costi iniziali ma potrebbero richiedere una maggiore manutenzione o avere una durata di vita più breve. Investire in un marchio rispettabile e di comprovata durata può far risparmiare denaro nel tempo.
Raccomandazioni specifiche del settore
Diversi settori richiedono caratteristiche di smorzamento uniche. Per i sistemi HVAC negli edifici commerciali, sono ideali serrande leggere e resistenti alla corrosione con tempi di risposta rapidi. Negli impianti chimici o minerari, scegli gli ammortizzatori costruiti con materiali robusti che resistono alla corrosione e all'abrasione.
Gli impianti di trattamento delle acque reflue spesso richiedono serrande a farfalla con guarnizioni a tenuta di bolle per evitare perdite di gas nocivi. Le centrali elettriche potrebbero aver bisogno di serrande adatte a temperature e pressioni elevate, con attuatori progettati per il controllo remoto e l’automazione.
Nella lavorazione degli alimenti, gli ammortizzatori sanitari realizzati in acciaio inossidabile con superfici lisce aiutano a soddisfare gli standard igienici. Controlla sempre le normative e gli standard del settore per garantire che il tuo ammortizzatore sia conforme.
Conclusione
Le serrande a farfalla sono essenziali per controllare il flusso d'aria e la pressione in vari sistemi. Offrono design salvaspazio, risposta rapida e durata. Queste serrande sono ideali per applicazioni HVAC e industriali, fornendo un'efficiente regolazione del flusso d'aria e un risparmio energetico. Una corretta installazione e manutenzione garantiscono prestazioni durature. Quando si sceglie una serranda a farfalla, considerare fattori come dimensioni, materiale e tipo di attuatore. METECHWORKS offre ammortizzatori a farfalla di alta qualità che offrono prestazioni affidabili e valore, rendendoli una scelta intelligente per le diverse esigenze del settore.
Domande frequenti

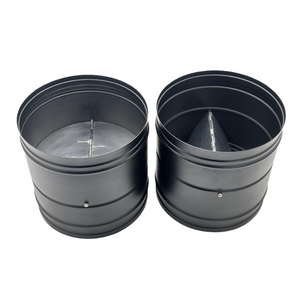

D: Cos'è una serranda di controcorrente a farfalla?
R: Una serranda antiritorno a farfalla è un dispositivo utilizzato per controllare il flusso d'aria nei condotti, utilizzando un disco rotante per consentire o bloccare il passaggio dell'aria.
D: Come funziona una serranda antiritorno a farfalla?
R: Funziona ruotando un disco di 90 gradi per aprire o chiudere, regolando il flusso d'aria e la pressione all'interno di un sistema di condotti.
D: Perché scegliere una serranda antiritorno a farfalla rispetto ad altri tipi?
R: La serranda Butterfly Backdraft è poco ingombrante, economica, leggera e offre un funzionamento rapido rispetto alle serrande multi-pala
