Czy zastanawiałeś się kiedyś, w jaki sposób kontrolowany jest przepływ powietrza w systemach HVAC? Amortyzatory motylkowe odgrywają kluczową rolę. Urządzenia te skutecznie regulują przepływ powietrza, zapewniając komfort i oszczędność energii. W tym poście dowiesz się o przepustnica motylkowa , ich przeznaczenie i znaczenie w systemach HVAC. Odkryj, jak optymalizują przepływ powietrza i zwiększają wydajność systemu.
Zrozumienie amortyzatorów motylkowych
Definicja i komponenty
Przepustnica motylkowa to urządzenie służące do kontrolowania przepływu powietrza w kanałach lub rurach. Składa się głównie z okrągłej metalowej tarczy, zwanej łopatką, zamontowanej na wrzecionie przechodzącym przez jej środek. Dysk ten obraca się, blokując lub umożliwiając przepływ powietrza. Wrzeciono łączy się z siłownikiem lub uchwytem, który obraca tarczę. Obudowa przepustnicy utrzymuje tarczę i trzpień na miejscu i często zawiera uszczelki wykonane z metalu lub materiałów elastomerowych, aby zapobiec wyciekom powietrza po zamknięciu.
Jak działają amortyzatory motylkowe
Operacja jest prosta, ale skuteczna. Kiedy trzpień obraca się o 90 stopni, dysk przemieszcza się z pozycji całkowicie otwartej, zgodnej z przepływem powietrza, do pozycji całkowicie zamkniętej, prostopadle do niej. Ten obrót kontroluje ilość powietrza przepływającego przez kanał. Częściowy obrót umożliwia precyzyjną regulację przepływu powietrza, równoważenie ciśnienia i objętości w zależności od potrzeb. Szybkoobrotowy charakter tarczy umożliwia szybki czas reakcji, dzięki czemu regulacja jest łatwa i wydajna.
Porównanie z innymi typami amortyzatorów
Tłumiki motylkowe różnią się od innych typów amortyzatorów, takich jak amortyzatory wielopłaszczyznowe lub żaluzjowe. Podczas gdy przepustnice wielopłaszczyznowe mają kilka łopatek, które otwierają się i zamykają w celu regulacji przepływu powietrza, przepustnice motylkowe mają jedną tarczę. Ten projekt ma kilka zalet:
● Oszczędność miejsca: Przepustnice motylkowe wymagają mniej miejsca ze względu na ich kompaktową konstrukcję.
● Opłacalne: Są generalnie tańsze w produkcji i montażu.
● Lekki: Ich prosta konstrukcja zmniejsza wagę w porównaniu do amortyzatorów wielopłaszczyznowych.
● Szybka obsługa: Obrót o 90 stopni umożliwia szybkie otwieranie i zamykanie.
Jednakże przepustnice wielołopatkowe mogą zapewnić bardziej precyzyjną kontrolę przepływu powietrza w szerszym zakresie, szczególnie w większych lub bardziej złożonych systemach. Tłumiki motylkowe doskonale sprawdzają się w zastosowaniach, gdzie wystarczająca jest szybka kontrola włączania/wyłączania lub umiarkowana modulacja.
Zastosowania amortyzatorów motylkowych
Regulacja przepływu powietrza
Przepustnice motylkowe są niezbędne do kontrolowania przepływu powietrza w systemach HVAC i procesach przemysłowych. Obracając tarczę wewnątrz kanału, regulują ilość przepływającego powietrza. Ułatwia to zrównoważenie przepływu powietrza pomiędzy różnymi pomieszczeniami lub sekcjami obiektu, zapewniając spójną wentylację. Na przykład w dużym budynku biurowym przepustnice motylkowe pomagają utrzymać komfortową dystrybucję powietrza, zapobiegając zaduchowi w niektórych obszarach, a w innych przedostawaniu się go za dużo. Ich szybki obrót o 90 stopni umożliwia szybką zmianę przepływu powietrza, co czyni je idealnymi do systemów wymagających szybkiej regulacji.
Kontrola ciśnienia
Utrzymanie prawidłowego ciśnienia w kanałach i rurach ma kluczowe znaczenie dla wydajności i bezpieczeństwa systemu. Amortyzatory motylkowe pomagają poprzez częściowe zamknięcie lub otwarcie regulować poziom ciśnienia. Gdy przepływ powietrza jest ograniczony, ciśnienie przed zaworem wzrasta, a ciśnienie za zaworem spada, umożliwiając precyzyjną kontrolę. Jest to szczególnie ważne w warunkach przemysłowych, gdzie wahania ciśnienia mogą wpływać na wydajność lub bezpieczeństwo sprzętu. Na przykład w zakładzie chemicznym przepustnice motylkowe zarządzają przepływem powietrza w celu utrzymania stabilnego ciśnienia, zapobiegając uszkodzeniom wrażliwych maszyn.
Efektywność energetyczna
Optymalizacja przepływu powietrza i ciśnienia zmniejsza straty energii. Przepustnice motylkowe przyczyniają się do tego, umożliwiając systemom pracę w idealnych warunkach, unikając nadmiernej wentylacji lub nadmiernej mocy wentylatorów. Dostosowując przepływ powietrza, pomagają systemom HVAC zużywać mniej energii elektrycznej, obniżając koszty operacyjne. Ich zwarta konstrukcja minimalizuje spadek ciśnienia, co oznacza, że wentylatory nie muszą pracować ciężej, aby przepchnąć powietrze przez kanały. Wydajność ta ma kluczowe znaczenie w dużych budynkach komercyjnych, których celem jest zmniejszenie rachunków za energię i osiągnięcie celów zrównoważonego rozwoju.
Zalety amortyzatorów motylkowych
Konstrukcja oszczędzająca miejsce
Amortyzatory motylkowe znane są ze swoich kompaktowych rozmiarów. Ich jednotarczowa konstrukcja wymaga mniej miejsca wewnątrz kanałów w porównaniu do przepustnic wielopłaszczyznowych lub żaluzjowych. Dzięki temu idealnie nadają się do instalacji, w których jest mało miejsca lub kanały są ograniczone. Ponieważ dysk obraca się w kanale, nie potrzebuje dodatkowej przestrzeni poza średnicą kanału, co pozwala inżynierom zaoszczędzić cenną przestrzeń w budynku lub sprzęcie. Ta zwartość upraszcza również układ kanałów i zmniejsza koszty materiałów.
Szybki czas reakcji
Jedną z kluczowych zalet przepustnic motylkowych jest ich szybkość działania. Dysk zazwyczaj obraca się tylko o 90 stopni, aby całkowicie otworzyć lub zamknąć, co oznacza, że regulacja odbywa się szybko. Ten szybki ruch pozwala na szybkie zmiany przepływu powietrza w odpowiedzi na wymagania systemu lub warunki środowiskowe. Na przykład w systemach HVAC mogą szybko równoważyć dystrybucję powietrza pomiędzy strefami lub reagować na nagłe zmiany ciśnienia. Prędkość ta poprawia ogólną kontrolę i szybkość reakcji systemu, pomagając zachować komfort i bezpieczeństwo.
Trwałość i długowieczność
Amortyzatory motylkowe są zbudowane z myślą o trwałości. Często używają wytrzymałych materiałów, takich jak stal nierdzewna lub metale powlekane, które są odporne na korozję, zużycie i ekstremalne temperatury. Prosta konstrukcja oznacza mniej ruchomych części, które mogą ulec awarii lub wymagać naprawy. Konserwacja jest zwykle prosta i obejmuje okresową kontrolę i smarowanie wrzeciona lub siłownika. Prawidłowo zainstalowane zapewniają niezawodną pracę przez wiele lat, redukując przestoje i koszty wymiany. Ich trwałość sprawia, że nadają się do stosowania w trudnych warunkach przemysłowych, a także w komercyjnych systemach HVAC.
Instalacja i konserwacja
Właściwe techniki instalacji
Prawidłowy montaż przepustnicy motylkowej jest niezbędny do zapewnienia płynnej pracy i długiej żywotności. Najpierw upewnij się, że tarcza przepustnicy obraca się swobodnie wewnątrz kanału, nie dotykając boków ani kołnierzy. Tarcza często wystaje poza korpus zaworu, więc luz ma kluczowe znaczenie, aby uniknąć przeszkód. Ustawić trzpień przepustnicy pionowo, z siłownikiem zamontowanym bezpośrednio nad nim, aby zapewnić optymalną kontrolę i dostępność.
Zachowaj minimalną odległość sześciu średnic rury pomiędzy przepustnicą a innymi armaturami, takimi jak kolanka, pompy lub zawory. Odstęp ten zapobiega turbulentnemu przepływowi powietrza, który może powodować zużycie lub zmniejszać wydajność. Jeśli sześć średnic nie jest możliwych, zmaksymalizuj odległość na tyle, na ile pozwala układ. Gdy przepustnica motylkowa znajduje się w pobliżu zaworu zwrotnego, należy pozostawić wystarczającą szczelinę, aby tarcza przepustnicy nie utrudniała ruchu zaworu zwrotnego.
Podczas montażu należy unikać ściskania materiału gniazda amortyzatora. Gniazdo uszczelnia obie strony dysku i zazwyczaj nie wymaga dodatkowych uszczelek. Nadmierna kompresja może powodować nierównomierne zużycie, co prowadzi do wycieków i przedwczesnych awarii. Dokładnie wyrównaj przepustnicę, aby uniknąć naprężenia wrzeciona i siłownika, zapewniając płynny obrót o 90 stopni.
Typowe problemy związane z konserwacją
Większość problemów z przepustnicą motylkową wynika ze złego montażu lub braku konserwacji. Materiał gniazda często zużywa się nierównomiernie, jeśli jest ściśnięty lub uszkodzony, powodując wycieki powietrza. Brud, kurz i inne zanieczyszczenia mogą gromadzić się na tarczy lub wrzecionie, utrudniając ruch i uszczelnienie. Korozja może wystąpić, jeśli amortyzator zostanie wystawiony na działanie wilgoci lub agresywnych środków chemicznych, zwłaszcza jeśli jest wykonany z mniej trwałych materiałów.
Siłowniki lub uchwyty mogą stać się sztywne lub ulec uszkodzeniu, jeśli zaniedbane zostanie smarowanie. Uszczelki, zwłaszcza elastomerowe, mogą z czasem ulegać degradacji, co wymaga kontroli i wymiany. Luźne śruby mocujące lub niewspółosiowość mogą powodować wibracje i hałas, wpływając na wydajność systemu.
Wskazówki dotyczące długowieczności
● Regularnie sprawdzaj amortyzatory pod kątem zabrudzeń, korozji i zużycia.
● Nasmaruj wrzeciono i siłownik zgodnie z zaleceniami producenta.
● Upewnij się, że tarcza amortyzatora obraca się swobodnie i nie zacina się.
● Unikaj ściskania lub uszkodzenia gniazda podczas montażu lub konserwacji.
● W trudnych warunkach używaj materiałów odpornych na korozję.
● Zachowaj wystarczający odstęp wokół przepustnicy, aby zapewnić przepływ i ruch powietrza.
● Zaplanuj okresowe profesjonalne inspekcje, aby wcześnie wykryć problemy.
Wykonanie tych kroków pomoże przepustnicom motylkowym działać wydajnie przez wiele lat, redukując przestoje i kosztowne naprawy. Właściwa instalacja w połączeniu z rutynową konserwacją zapewnia niezawodną kontrolę przepływu powietrza i oszczędność energii.
Wybór odpowiedniego amortyzatora motylkowego
Czynniki do rozważenia
Wybór odpowiedniego amortyzatora motylkowego zależy od kilku kluczowych czynników. Najpierw rozważ rozmiar kanału lub rury. Przepustnica musi być odpowiednio dopasowana, aby zapewnić płynną pracę i skuteczne uszczelnienie. Następnie oceń warunki ciśnienia i temperatury w systemie. Niektóre przepustnice są zaprojektowane tak, aby wytrzymać wysokie temperatury lub ciśnienia, podczas gdy inne lepiej nadają się do standardowych środowisk HVAC.
Wybór materiału również ma znaczenie. Stal nierdzewna lub metale powlekane są odporne na korozję i zużycie, dzięki czemu idealnie nadają się do stosowania w trudnych warunkach przemysłowych. Uszczelki elastomerowe zapewniają szczelne odcięcie, ale w agresywnym środowisku mogą ulegać szybszej degradacji. Zastanów się także nad rodzajem potrzebnego siłownika — uchwyty ręczne, siłowniki elektryczne lub pneumatyczne mają zalety i wady w zależności od systemu sterowania.
Na koniec należy wziąć pod uwagę wymaganą precyzję kontroli przepływu powietrza. Przepustnice motylkowe zapewniają szybkie otwieranie/zamykanie, ale mogą nie zapewniać dokładnej modulacji wymaganej w niektórych systemach. Jeśli potrzebujesz precyzyjnej regulacji przepływu powietrza, poszukaj przepustnic z siłownikami regulowanymi lub wielopozycyjnymi.
Porównywanie różnych modeli
Amortyzatory motylkowe są dostępne w różnych wzorach i jakościach. Niektóre modele są wyposażone w tarcze o pojedynczej grubości, podczas gdy w innych zastosowano tarcze płatowe z podwójną powłoką, które zmniejszają spadek ciśnienia i poprawiają wydajność. Modele z najwyższej półki mogą zawierać zaawansowane systemy uszczelniające, które redukują wycieki i zwiększają oszczędność energii.
Weź również pod uwagę sposób montażu amortyzatora. Tłumiki płytkowe mieszczą się pomiędzy kołnierzami i oszczędzają miejsce, natomiast amortyzatory z występami mają gwintowane wkładki ułatwiające montaż i demontaż bez zakłócania rurociągu.
Cena często odzwierciedla jakość wykonania i funkcje. Tańsze amortyzatory mogą zaoszczędzić koszty początkowe, ale mogą wymagać większej konserwacji lub mieć krótszą żywotność. Inwestycja w renomowaną markę o sprawdzonej trwałości może z czasem zaoszczędzić pieniądze.
Zalecenia specyficzne dla branży
Różne gałęzie przemysłu wymagają unikalnych właściwości amortyzatorów. W przypadku systemów HVAC w budynkach komercyjnych idealne są lekkie, odporne na korozję przepustnice o krótkim czasie reakcji. W zakładach chemicznych lub górniczych wybieraj amortyzatory zbudowane z wytrzymałych materiałów odpornych na korozję i ścieranie.
Oczyszczalnie ścieków często wymagają przepustnic motylkowych z pęcherzykoszczelnymi uszczelkami, aby zapobiec wyciekom szkodliwych gazów. Elektrownie mogą potrzebować przepustnic przystosowanych do wysokich temperatur i ciśnień, z siłownikami zaprojektowanymi do zdalnego sterowania i automatyzacji.
W przetwórstwie spożywczym przepustnice klasy sanitarnej wykonane ze stali nierdzewnej o gładkich powierzchniach pomagają spełnić standardy higieny. Zawsze sprawdzaj przepisy i normy branżowe, aby upewnić się, że amortyzator jest zgodny.
Wniosek
Przepustnice motylkowe są niezbędne do kontrolowania przepływu powietrza i ciśnienia w różnych systemach. Oferują oszczędność miejsca, szybką reakcję i trwałość. Przepustnice te idealnie nadają się do zastosowań HVAC i przemysłowych, zapewniając skuteczną regulację przepływu powietrza i oszczędność energii. Właściwy montaż i konserwacja zapewniają długotrwałe działanie. Wybierając przepustnicę motylkową, należy wziąć pod uwagę takie czynniki, jak rozmiar, materiał i typ siłownika. METECHWORKS oferuje wysokiej jakości przepustnice motylkowe, które zapewniają niezawodną wydajność i wartość, co czyni je mądrym wyborem dla różnorodnych potrzeb przemysłowych.
Często zadawane pytania

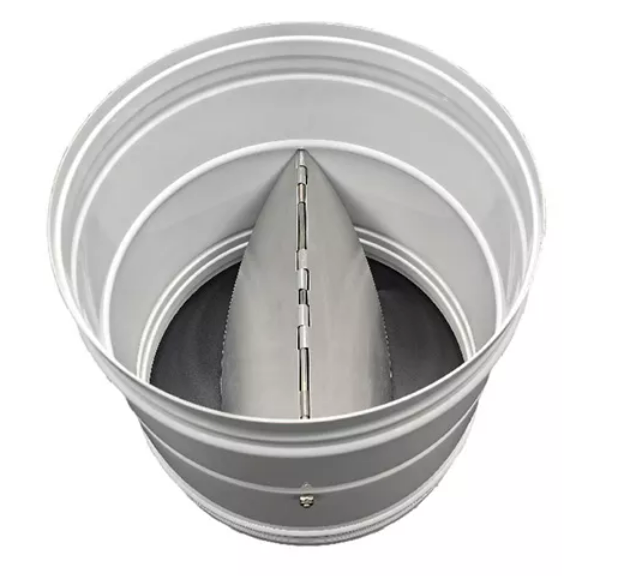

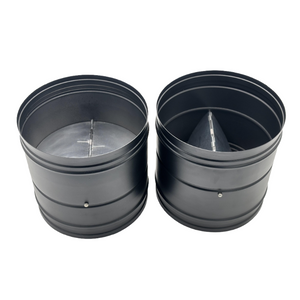

P: Co to jest przepustnica zwrotna Butterfly?
Odp.: Tłumik zwrotny Butterfly to urządzenie służące do kontrolowania przepływu powietrza w kanałach, wykorzystujące obracającą się tarczę, aby umożliwić lub zablokować przepływ powietrza.
P: Jak działa przepustnica zwrotna Butterfly?
Odp.: Działa poprzez obrót dysku o 90 stopni w celu otwarcia lub zamknięcia, regulując przepływ powietrza i ciśnienie w systemie kanałów.
P: Dlaczego warto wybrać tłumik Backdraft Butterfly zamiast innych typów?
Odp.: Tłumik wsteczny Butterfly zajmuje mało miejsca, jest ekonomiczny, lekki i zapewnia szybkie działanie w porównaniu do amortyzatorów wielołopatkowych
