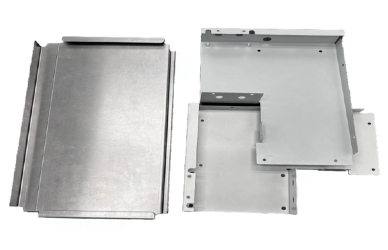

Blechbiegeteile sind eine entscheidende Komponente in der modernen Fertigung und spielen eine entscheidende Rolle bei der Herstellung einer Vielzahl von Produkten in zahlreichen Branchen. Von Automobilkomponenten über Elektrogehäuse bis hin zu Konsumgütern sind diese Teile von grundlegender Bedeutung für die Gestaltung der Struktur und Funktionalität von Endprodukten. Beim Biegen von Blechen wird eine kontrollierte Kraft auf ein Blech ausgeübt, um es in die gewünschte Form oder den gewünschten Winkel zu bringen, ohne seine Integrität zu beeinträchtigen. Aufgrund ihrer Vielseitigkeit sind Blechbiegeteile in Branchen wie Luft- und Raumfahrt, Bauwesen, Elektronik und Industrieanlagenbau unverzichtbar. Da sich die Fertigungsanforderungen ständig weiterentwickeln, nimmt die Bedeutung von Blechbiegeteilen zu, was Innovationen vorantreibt und die Produktionseffizienz steigert. Um qualitativ hochwertige, langlebige Produkte zu erhalten und kosteneffiziente Herstellungsprozesse sicherzustellen, ist es von entscheidender Bedeutung, zu verstehen, wie diese Teile präzise konstruiert und hergestellt werden.
1.Grundlegende Überlegungen zur Blechbiegekonstruktion
Bei der Konstruktion von Blechbiegeteilen müssen mehrere Schlüsselfaktoren berücksichtigt werden, um sicherzustellen, dass die Teile den Qualitätsstandards entsprechen und wie vorgesehen funktionieren. Zu diesen Faktoren gehören die Materialauswahl, der Biegeradius, die Blechdicke und der Ausgleich der Rückfederung. Jede dieser Überlegungen spielt eine entscheidende Rolle für den Erfolg des Biegeprozesses.
Materialauswahl: Faktoren, die die Biegeleistung beeinflussen
Die Materialauswahl ist einer der kritischsten Aspekte beim Blechbiegen. Verschiedene Metalle haben einzigartige Eigenschaften, die beeinflussen, wie sie sich biegen und wie gut sie nach dem Biegen ihre Form behalten. Zum Beispiel:
Duktilität : Materialien mit höherer Duktilität wie Aluminium und Kupfer lassen sich leichter biegen, ohne dass Risse entstehen.
Festigkeit : Stärkere Metalle wie Stahl erfordern mehr Kraft zum Biegen und ihr Verhalten kann schwieriger zu kontrollieren sein.
Elastizität : Materialien mit unterschiedlichen elastischen Eigenschaften können nach dem Biegen unterschiedlich stark zurückfedern und so die endgültige Form beeinflussen.
Dicke : Dickere Materialien erfordern möglicherweise mehr Kraft und spezielle Werkzeuge, um saubere Biegungen zu erzielen, während dünnere Materialien möglicherweise anfälliger für Verformungen sind.
Durch die Auswahl des richtigen Materials wird sichergestellt, dass der Biegeprozess sowohl effizient ist als auch ein langlebiges Teil entsteht.
Biegeradius: So berechnen und wählen Sie den geeigneten Radius
Der Biegeradius bezieht sich auf den Radius der Innenkrümmung eines gebogenen Metallblechs. Die Wahl des richtigen Biegeradius ist entscheidend, um sicherzustellen, dass das Metall nicht reißt oder seine strukturelle Integrität verliert.
Um den richtigen Biegeradius zu berechnen, berücksichtigen Sie Folgendes:
Materialtyp : Unterschiedliche Materialien erfordern unterschiedliche Biegeradien. Weichere Materialien wie Aluminium erfordern typischerweise einen kleineren Biegeradius, während stärkere Materialien wie Edelstahl einen größeren Radius erfordern.
Materialstärke : Der Biegeradius beträgt oft ein Vielfaches der Materialstärke. Als allgemeine Faustregel gilt, dass der minimale Biegeradius mindestens der Dicke des Materials entsprechen sollte, in manchen Fällen jedoch möglicherweise größer sein muss.
Die Wahl des geeigneten Biegeradius trägt dazu bei, Fehler wie Risse zu vermeiden und stellt sicher, dass das Teil nach dem Biegen seine Festigkeit und Funktionalität beibehält.
Blechdicke: Auswirkungen unterschiedlicher Dicken auf das Biegen
Die Blechdicke hat einen direkten Einfluss auf den Biegeprozess. Dickere Bleche erfordern zum Biegen mehr Kraft und sind bei unsachgemäßer Handhabung auch anfälliger für Risse. Im Gegensatz dazu lassen sich dünnere Bleche leichter biegen, können jedoch zu Verformungen oder Verwerfungen führen, wenn der Prozess nicht sorgfältig kontrolliert wird.
Dickere Materialien : Zum Biegen ist mehr Kraft und Kraft erforderlich und es besteht ein höheres Risiko, dass das Material zurückspringt.
Dünnere Materialien : Diese lassen sich leichter biegen, können jedoch anfälliger für Oberflächenschäden, Verformungen oder unerwünschte Verformungen sein.
Die Wahl der richtigen Blechdicke hängt von der Anwendung und den strukturellen Anforderungen des Teils ab.
Rückfederung: So kompensieren Sie Rückfederungseffekte
Unter Rückfederung versteht man die Tendenz eines Materials, nach dem Biegen teilweise in seine ursprüngliche Form zurückzukehren. Dies ist ein häufiges Problem beim Biegen von Blechen, insbesondere bei Materialien, die eine hohe Elastizität aufweisen oder dicker sind.
Um die Rückfederung zu kompensieren, verwenden Designer und Hersteller verschiedene Techniken:
Überbiegen : Biegen des Materials leicht über den Zielwinkel hinaus, um eine Rückfederung zu ermöglichen und sicherzustellen, dass der endgültige Winkel genau ist.
Anpassen von Matrizen oder Werkzeugen : Ändern der Form der Matrizen oder der Einstellungen der Abkantpresse, um der erwarteten Rückfederung des Materials Rechnung zu tragen.
Materialeigenschaften : Das Verständnis der spezifischen Rückfederungseigenschaften des Materials hilft dabei, die notwendigen Anpassungen während des Biegeprozesses vorzunehmen.
Eine ordnungsgemäße Kompensation der Rückfederung stellt sicher, dass die Blechbiegeteile präzise Spezifikationen erfüllen und die erforderliche Leistung erbringen.
2.Wichtige technische Faktoren, die im Designprozess zu berücksichtigen sind
Neben grundlegenden Faktoren wie Material, Biegeradius und Blechdicke beeinflussen mehrere wichtige technische Aspekte die Qualität und Leistung von Blechbiegeteilen. Dazu gehören die Biegefolge, die Auswahl der Abkantpresse und die Werkzeugkonstruktion.
Biegefolge: Optimierung der Biegefolge zur Spannungsreduzierung
Die Biegefolge bestimmt die Reihenfolge der Vorgänge beim Biegen, was sich auf die Teilegenauigkeit und Spannungsverteilung auswirkt.
Spannungskontrolle : Das Biegen in der richtigen Reihenfolge reduziert die innere Spannung und verhindert so Verformungen oder Risse.
Äußere oder innere Biegungen : Typischerweise werden zuerst äußere Biegungen durchgeführt, gefolgt von inneren Biegungen, um das Material zu stützen und Verformungen zu minimieren.
Komplexe Teile : Eine ordnungsgemäße Reihenfolgeplanung vermeidet Interferenzen zwischen Biegungen und sorgt so für eine reibungslosere Produktion und eine bessere Teilequalität.
Durch die Optimierung der Biegefolge wird die Teilegenauigkeit verbessert und Fehler wie Verwerfungen oder Risse reduziert.
Auswahl der Abkantpresse: Auswahl der richtigen Maschine zur Verbesserung der Präzision
Die Auswahl der richtigen Abkantpresse ist für die Erzielung von Präzision und Gleichmäßigkeit beim Biegen von entscheidender Bedeutung.
CNC vs. manuelle Abkantpressen : CNC-Abkantpressen bieten eine höhere Präzision und Wiederholgenauigkeit, insbesondere bei komplexen Teilen.
Tonnagekapazität : Stellen Sie sicher, dass die Tonnage der Abkantpresse für die Dicke und Festigkeit des Materials geeignet ist.
Genauigkeit : Hochpräzise Maschinen ermöglichen engere Toleranzen und eine bessere Teilekonsistenz.
Größe : Passen Sie die Kapazität der Abkantpresse an die Größe der Teile an, um optimale Ergebnisse zu erzielen.
Die Wahl der richtigen Abkantpresse sorgt für präzise und gleichmäßige Biegungen und verbessert die Gesamtqualität der Teile.
Werkzeugdesign: Der Einfluss des Werkzeugs auf die Teilegenauigkeit und -qualität
Das Werkzeugdesign beeinflusst die Präzision und Qualität von Blechbiegeteilen.
Matrizen- und Stempeldesign : Gut gestaltete Matrizen und Stempel sorgen für gleichmäßige, genaue Biegungen ohne Verformung.
Werkzeugmaterial : Langlebige Werkzeugmaterialien sorgen für dauerhafte Präzision und weniger Verschleißprobleme.
Abstand : Der richtige Abstand zwischen Matrize und Stempel ist entscheidend, um präzise Biegungen zu erzielen, ohne das Werkzeug oder das Material zu beschädigen.
Eine effektive Werkzeugkonstruktion stellt sicher, dass Teile präzise und konsistent geformt werden, was zu höherer Qualität und Effizienz beiträgt.
3.Häufige Designherausforderungen und Lösungen
Das Entwerfen von Blechbiegeteilen kann verschiedene Herausforderungen mit sich bringen, darunter Risse, Verformungen, Oberflächenfehler und die Abstimmung von Kosten und Qualität. Die Lösung dieser Probleme ist von entscheidender Bedeutung, um sicherzustellen, dass die Teile funktionsfähig, langlebig und kostengünstig sind.
Rissbildung und Verformung: So vermeiden und beheben Sie diese Probleme
Risse und Verformungen sind häufige Probleme bei Blechbiegeteilen, insbesondere bei Materialien, die schwer zu biegen sind.
Rissbildung minimieren : Verwenden Sie den richtigen Biegeradius und stellen Sie sicher, dass er im richtigen Verhältnis zur Materialstärke steht. Zu starkes Biegen kann dazu führen, dass das Material reißt.
Verformung vermeiden : Üben Sie allmählichen, gleichmäßigen Druck aus und stellen Sie sicher, dass das Material beim Biegen vollständig gestützt wird, um ein Verziehen oder Verdrehen zu verhindern.
Vorbiegebehandlungen : Bei einigen Materialien kann eine Wärmebehandlung oder Schmierung das Risiko von Rissen und Verformungen verringern.
Durch die sorgfältige Auswahl der richtigen Biegemethoden und die Kontrolle der Biegekraft können Risse und Verformungen minimiert werden.
Oberflächenfehler: Sicherstellen, dass die Teile frei von Kratzern und Schönheitsfehlern sind
Oberflächenfehler wie Kratzer, Dellen und Schönheitsfehler können das Aussehen und die Funktionalität von Blechbiegeteilen beeinträchtigen.
Werkzeugpräzision : Stellen Sie sicher, dass die Matrizen und Stempel sauber und gut gewartet sind. Verschmutzte oder abgenutzte Werkzeuge können zu Oberflächenfehlern führen.
Richtige Handhabung : Vermeiden Sie während der Handhabung den direkten Kontakt mit der Biegefläche. Verwenden Sie Schutzhüllen oder Werkzeuge, um das Risiko von Kratzern zu verringern.
Materialauswahl : Wählen Sie Materialien mit besserer Oberflächenqualität oder Beschichtungen, die weniger anfällig für Oberflächenschäden sind.
Die Aufrechterhaltung sauberer Werkzeuge, die richtige Handhabung und die Auswahl hochwertiger Materialien tragen dazu bei, Oberflächenfehler zu vermeiden.
Kosteneffizienz: Qualität und Kosten im Design in Einklang bringen
Qualität und Kosteneffizienz in Einklang zu bringen, ist eine ständige Herausforderung bei der Konstruktion von Blechbiegeteilen.
Optimierte Materialnutzung : Entwerfen Sie Teile so, dass Materialverschwendung minimiert wird, indem Sie Blechlayouts verwenden, die das verfügbare Material optimal nutzen.
Effiziente Herstellungsprozesse : Verwenden Sie automatisierte Maschinen und effiziente Biegesequenzen, um Arbeits- und Maschinenzeit zu reduzieren.
Haltbarkeit der Werkzeuge : Investieren Sie in hochwertige Werkzeuge, die länger halten, die Notwendigkeit eines häufigen Austauschs reduzieren und langfristig bessere Ergebnisse gewährleisten.
Um Kosteneffizienz bei gleichzeitiger Aufrechterhaltung hoher Qualitätsstandards zu erreichen, ist eine sorgfältige Planung und Optimierung im gesamten Design- und Herstellungsprozess erforderlich.
FAQ: Häufige Fragen zum Entwerfen von Blechbiegeteilen
Wie wählt man das richtige Material zum Blechbiegen aus?
Berücksichtigen Sie bei der Auswahl der Materialien die Duktilität und Festigkeit des Metalls. Zu den gängigen Optionen gehören Edelstahl, Aluminium und Weichstahl.
Welchen Einfluss hat der Biegeradius auf die Konstruktion von Blechbiegeteilen?
Ein zu kleiner Biegeradius kann zu Materialrissen führen, während ein größerer Radius die Festigkeit und Ästhetik des Teils beeinträchtigen kann.
Wie lassen sich Rückfederungseffekte beim Blechbiegen kontrollieren?
Die Rückfederung kann durch leichtes Überbiegen des Teils und durch Steuerung des Drucks der Abkantpresse ausgeglichen werden, um die gewünschte Form sicherzustellen.
Wie kann die Präzision der Werkzeuge beim Blechbiegen verbessert werden?
Die Optimierung des Werkzeugdesigns, die Auswahl hochpräziser Maschinen und die Verwendung hochwertiger Materialien können die Genauigkeit und Konsistenz der Teile während der Produktion verbessern.
Abschluss
Als die Die Nachfrage nach Blechbiegeteilen wächst weiter und es entstehen innovative Designtrends zur Verbesserung der Effizienz, Präzision und Nachhaltigkeit im Herstellungsprozess. Einer der bedeutendsten Trends ist der zunehmende Einsatz von Automatisierung und intelligenten Fertigungstechnologien. Automatisierte Systeme und Robotik werden jetzt in den Biegeprozess integriert, was schnellere Produktionszeiten, höhere Präzision und weniger menschliche Fehler ermöglicht. Darüber hinaus ermöglicht die Implementierung von IoT-fähigen Maschinen eine Echtzeitüberwachung und -anpassung, wodurch die Gesamtqualität und Konsistenz der Teile verbessert wird. Diese Fortschritte steigern nicht nur die Fertigungseffizienz, sondern ermöglichen auch eine flexiblere und kostengünstigere Produktion und ermöglichen eine schnelle Anpassung an neue Designs und Materialien.
Mit der Weiterentwicklung der Technologie wird es in der Zukunft des Designs von Blechbiegeteilen wahrscheinlich noch größere Fortschritte geben, wie zum Beispiel den Einsatz von KI zur Designoptimierung und vorausschauenden Wartung, wodurch die Design- und Herstellungsprozesse weiter verbessert werden.
