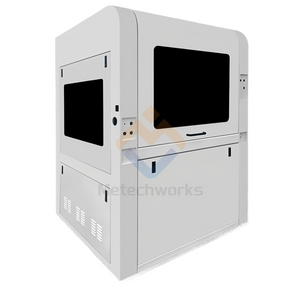

Las piezas para doblar láminas de metal son un componente crucial en la fabricación moderna y desempeñan un papel vital en la producción de una amplia variedad de productos en múltiples industrias. Desde componentes automotrices hasta gabinetes eléctricos e incluso bienes de consumo, estas piezas son fundamentales para dar forma a la estructura y funcionalidad de los productos finales. El proceso de doblar chapa implica aplicar fuerza controlada a una chapa, transformándola en la forma o ángulo deseado sin comprometer su integridad. Debido a su versatilidad, las piezas para doblar láminas metálicas son integrales en industrias como la aeroespacial, la construcción, la electrónica y la fabricación de equipos industriales. A medida que las demandas de fabricación continúan evolucionando, aumenta la importancia de las piezas dobladas de láminas de metal, lo que impulsa la innovación y mejora la eficiencia de la producción. Comprender cómo diseñar y producir estas piezas con precisión es fundamental para lograr productos duraderos y de alta calidad y garantizar procesos de fabricación rentables.
1.Consideraciones básicas en el diseño de doblado de láminas metálicas
Al diseñar piezas para doblar láminas de metal, hay varios factores clave a considerar para garantizar que las piezas cumplan con los estándares de calidad y funcionen según lo previsto. Estos factores incluyen la selección del material, el radio de curvatura, el espesor de la lámina y la compensación del retorno elástico. Cada una de estas consideraciones juega un papel crucial en el éxito del proceso de doblado.
Selección de materiales: factores que influyen en el rendimiento de flexión
La elección del material es uno de los aspectos más críticos en el plegado de chapa metálica. Los diferentes metales tienen propiedades únicas que afectan la forma en que se doblan y qué tan bien conservan su forma después de doblarse. Por ejemplo:
Ductilidad : Los materiales con mayor ductilidad, como el aluminio y el cobre, son más fáciles de doblar sin agrietarse.
Resistencia : los metales más fuertes, como el acero, requieren más fuerza para doblarse y su comportamiento puede ser más difícil de controlar.
Elasticidad : Los materiales con diferentes propiedades elásticas pueden dar como resultado cantidades variables de recuperación elástica después de doblarse, lo que influye en la forma final.
Espesor : Los materiales más gruesos pueden requerir más potencia y herramientas específicas para lograr curvaturas limpias, mientras que los materiales más delgados pueden ser más propensos a deformarse.
Seleccionar el material adecuado garantiza que el proceso de doblado sea eficiente y dé como resultado una pieza duradera.
Radio de curvatura: cómo calcular y seleccionar el radio apropiado
El radio de curvatura se refiere al radio de la curva interior de una lámina de metal doblada. Elegir el radio de curvatura correcto es esencial para garantizar que el metal no se agriete ni pierda su integridad estructural.
Para calcular el radio de curvatura adecuado, considere lo siguiente:
Tipo de material : Diferentes materiales requieren diferentes radios de curvatura. Los materiales más blandos como el aluminio suelen requerir un radio de curvatura más pequeño, mientras que los materiales más resistentes como el acero inoxidable requieren un radio mayor.
Espesor del material : el radio de curvatura suele ser un múltiplo del espesor del material. Una regla general es que el radio mínimo de curvatura debe ser al menos igual al espesor del material, pero en algunos casos puede ser necesario que sea mayor.
Elegir el radio de curvatura adecuado ayuda a evitar defectos como grietas y garantiza que la pieza mantenga su resistencia y funcionalidad después de doblarse.
Espesor de la lámina: efectos de diferentes espesores en el plegado
El espesor de la chapa influye directamente en el proceso de plegado. Las láminas más gruesas requieren más fuerza para doblarse y también son más propensas a agrietarse si no se manipulan correctamente. Por el contrario, las láminas más delgadas son más fáciles de doblar, pero pueden provocar deformaciones o deformaciones si el proceso no se controla cuidadosamente.
Materiales más gruesos : Se necesita más fuerza y potencia para doblarse y existe un mayor riesgo de que el material rebote.
Materiales más delgados : se doblan más fácilmente, pero pueden ser más susceptibles a daños en la superficie, deformaciones o deformaciones no deseadas.
La elección del espesor de lámina correcto depende de la aplicación y los requisitos estructurales de la pieza.
Springback: cómo compensar los efectos del Springback
La recuperación elástica se refiere a la tendencia de un material a volver parcialmente a su forma original después de doblarse. Este es un problema común al doblar láminas de metal, especialmente con materiales que tienen alta elasticidad o son más gruesos.
Para compensar el springback, los diseñadores y fabricantes utilizan varias técnicas:
Doblado excesivo : doblar el material ligeramente más allá del ángulo objetivo para permitir el retorno elástico, asegurando que el ángulo final sea preciso.
Ajuste de matrices o herramientas : Modificación de la forma de las matrices o la configuración de la plegadora para tener en cuenta la recuperación elástica esperada en el material.
Propiedades del material : comprender las características de recuperación elástica específicas del material ayuda a realizar los ajustes necesarios durante el proceso de doblado.
La compensación adecuada del retorno elástico garantiza que las piezas para doblar láminas de metal cumplan con las especificaciones precisas y funcionen según sea necesario.
2.Factores técnicos clave a considerar en el proceso de diseño
Además de los factores básicos como el material, el radio de curvatura y el espesor de la lámina, varios aspectos técnicos clave influyen en la calidad y el rendimiento de las piezas para doblar láminas de metal. Estos incluyen la secuencia de plegado, la selección de la plegadora y el diseño de herramientas.
Secuencia de curvatura: optimización de la secuencia para reducir la tensión
La secuencia de plegado determina el orden de las operaciones durante el plegado, lo que afecta la precisión de la pieza y la distribución de tensiones.
Control de tensión : Doblar en el orden correcto reduce la tensión interna, evitando deformaciones o grietas.
Curvas externas versus curvas internas : normalmente, primero se hacen las curvas externas, seguidas de las internas para soportar el material y minimizar la distorsión.
Piezas complejas : la planificación de secuencia adecuada evita interferencias entre dobleces, lo que garantiza una producción más fluida y una mejor calidad de las piezas.
La optimización de la secuencia de plegado mejora la precisión de la pieza y reduce defectos como deformaciones o grietas.
Selección de prensa plegadora: elección de la máquina adecuada para mejorar la precisión
Seleccionar la plegadora correcta es esencial para lograr precisión y consistencia en el plegado.
Prensas plegadoras CNC versus manuales : Las plegadoras CNC ofrecen mayor precisión y repetibilidad, especialmente para piezas complejas.
Capacidad de tonelaje : Asegúrese de que el tonelaje de la plegadora sea adecuado para el espesor y la resistencia del material.
Precisión : Las máquinas de alta precisión permiten tolerancias más estrictas y una mejor consistencia de las piezas.
Tamaño : Haga coincidir la capacidad de la plegadora con el tamaño de las piezas para garantizar resultados óptimos.
Elegir la plegadora adecuada garantiza curvaturas precisas y consistentes, lo que mejora la calidad general de la pieza.
Diseño de herramientas: el impacto de las herramientas en la precisión y calidad de las piezas
El diseño de herramientas influye en la precisión y la calidad de las piezas para doblar láminas metálicas.
Diseño de troqueles y punzones : los troqueles y punzones bien diseñados garantizan dobleces uniformes y precisos sin deformación.
Material de herramientas : Los materiales duraderos para herramientas garantizan una precisión duradera y menos problemas de desgaste.
Espacio libre : el espacio libre adecuado entre el troquel y el punzón es fundamental para lograr curvaturas precisas sin dañar las herramientas o el material.
El diseño eficaz de herramientas garantiza que las piezas se formen de forma precisa y consistente, lo que contribuye a una mayor calidad y eficiencia.
3.Desafíos y soluciones de diseño comunes
El diseño de piezas para doblar láminas metálicas puede presentar varios desafíos, como grietas, deformaciones, defectos superficiales y equilibrar el costo con la calidad. Abordar estos problemas es crucial para garantizar que las piezas sean funcionales, duraderas y rentables.
Agrietamiento y deformación: cómo evitar y abordar estos problemas
El agrietamiento y la deformación son problemas comunes en las piezas dobladas de láminas metálicas, especialmente con materiales que son difíciles de doblar.
Minimice las grietas : utilice el radio de curvatura correcto y asegúrese de que sea proporcional al espesor del material. Doblarlo demasiado bruscamente puede provocar que el material se agriete.
Evitar la deformación : aplique una presión gradual y constante y asegúrese de que el material esté completamente apoyado durante el doblado para evitar deformaciones o torceduras.
Tratamientos previos al doblado : para algunos materiales, el tratamiento térmico o la lubricación pueden reducir el riesgo de agrietamiento y deformación.
Seleccionando cuidadosamente los métodos de doblado correctos y controlando la fuerza de doblado, se pueden minimizar el agrietamiento y la deformación.
Defectos superficiales: garantizar que las piezas estén libres de rayones e imperfecciones
Los defectos de la superficie, como rayones, abolladuras e imperfecciones, pueden comprometer la apariencia y funcionalidad de las piezas para doblar láminas de metal.
Precisión de las herramientas : asegúrese de que los troqueles y punzones estén limpios y en buen estado. Las herramientas sucias o desgastadas pueden causar imperfecciones en la superficie.
Manejo adecuado : Evite el contacto directo con la superficie de flexión durante el manejo. Utilice cubiertas protectoras o herramientas para reducir el riesgo de rayones.
Selección de materiales : Elija materiales con mejor calidad de superficie o revestimientos que sean menos propensos a dañar la superficie.
Mantener herramientas limpias, un manejo adecuado y seleccionar materiales de alta calidad ayudan a prevenir defectos en la superficie.
Rentabilidad: equilibrio entre calidad y coste en el diseño
Equilibrar la calidad con la rentabilidad es un desafío constante en el diseño de piezas dobladoras de láminas metálicas.
Uso optimizado del material : Diseñe piezas para minimizar el desperdicio de material utilizando diseños de hojas que aprovechen al máximo el material disponible.
Procesos de fabricación eficientes : utilice maquinaria automatizada y secuencias de plegado eficientes para reducir la mano de obra y el tiempo de la máquina.
Durabilidad de las herramientas : invierta en herramientas de alta calidad que duren más, reduciendo la necesidad de reemplazos frecuentes y garantizando mejores resultados a largo plazo.
Lograr la rentabilidad y al mismo tiempo mantener altos estándares de calidad requiere una planificación y optimización cuidadosas en todos los procesos de diseño y fabricación.
Preguntas frecuentes: preguntas comunes sobre el diseño de piezas para doblar láminas metálicas
¿Cómo elegir el material adecuado para doblar chapas de metal?
Al seleccionar materiales, considere la ductilidad y resistencia del metal. Las opciones comunes incluyen acero inoxidable, aluminio y acero dulce.
¿Cómo afecta el radio de curvatura al diseño de piezas dobladas de chapa metálica?
Un radio de curvatura demasiado pequeño puede provocar grietas en el material, mientras que un radio mayor puede afectar la resistencia y la estética de la pieza.
¿Cómo controlar los efectos de recuperación elástica durante el doblado de láminas de metal?
El retorno elástico se puede compensar doblando demasiado la pieza ligeramente y controlando la presión de la plegadora para asegurar la forma deseada.
¿Cómo mejorar la precisión del utillaje en el plegado de chapa?
La optimización del diseño de herramientas, la selección de máquinas de alta precisión y el uso de materiales de calidad pueden mejorar la precisión y consistencia de las piezas durante la producción.
Conclusión
como el La demanda de piezas para doblar láminas de metal continúa creciendo y están surgiendo tendencias de diseño innovadoras para mejorar la eficiencia, la precisión y la sostenibilidad en el proceso de fabricación. Una de las tendencias más importantes es el mayor uso de la automatización y las tecnologías de fabricación inteligente. Actualmente se están integrando sistemas automatizados y robótica en el proceso de plegado, lo que permite tiempos de producción más rápidos, mayor precisión y reducción de errores humanos. Además, la implementación de máquinas habilitadas para Internet de las cosas (IoT) permite el monitoreo y los ajustes en tiempo real, mejorando la calidad general y la consistencia de las piezas. Estos avances no solo mejoran la eficiencia de la fabricación, sino que también permiten una producción más flexible y rentable, lo que permite una rápida adaptación a nuevos diseños y materiales.
A medida que la tecnología evoluciona, el futuro del diseño de piezas dobladoras de láminas de metal probablemente verá avances aún mayores, como el uso de IA para la optimización del diseño y el mantenimiento predictivo, mejorando aún más los procesos de diseño y fabricación.
